汎用大形WBGT表示器
MODEL 401E
MODEL 401E
主な仕様
形名
| 401E | -□ | -56 | -J |
| ① | ② |
①供給電源
| 記号 | 電源電圧 |
|---|---|
| 3 | AC100V |
| 8 | DC 12V |
②取付方法
| 記号 | 本体取付方法 |
|---|---|
| 56 | ポール差込型（フランジ付） |
一般仕様
| 準拠規格 | JIS B 7922、精度区分 クラス1.5準拠 | |||
| 測定項目 | WBGT、周囲温度、相対湿度、黒球温度(φ150mm黒球)、湿球温度 | |||
| 表示項目 | WBGT | 0～60℃ | ||
| 周囲温度 | 0～60.0℃ | |||
| 相対湿度 | 10～90%RH | |||
| 表示仕様 | 高輝度ドット赤色LED（文字高 60mm） 「WBGT」「周囲温度」「相対湿度」を固定表示 または サイクリック表示(循環表示) | |||
| 測定精度 | WBGT | ±1.5℃（15～40℃） | ||
| 周囲温度 | ±0.5℃(20～50℃) | |||
| 相対湿度 | ±3%RH (30～90%RH/25℃時) | |||
| ＷＢＧＴ計算式 |
| |||
| 供給電源 | AC100V、DC12V | |||
| 電源コード | 約4.8m | |||
| 取付方法 | ポール取付 | |||
| 設置環境 | 屋外 / 屋内 0～50℃、10～90%RH（結露なきこと） | |||
| 質量 | 約4kg（電源ケーブル含む） | |||
| オプション | 三脚スタンド (5816-70) | |||

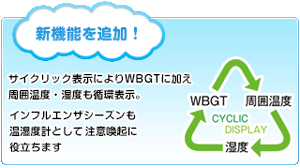

■表示バリエーション
表示項目：「WBGT」「周囲温度」「相対湿度」
固定表示、サイクリック表示(循環表示)のいづれかを選択可能。
| 表示バリエーション | 表示項目 | 循環表示順 | ||
| WBGT | 周囲温度 | 相対湿度 | ||
| 固定表示① | ○ | ― | ― | ― |
| 固定表示② | ― | ○ | ― | ― |
| 固定表示③ | ― | ― | ○ | ― |
| サイクリック表示① | ○ | ― | ○ | WBGT→相対湿度→WBGT→相対湿度→ |
| サイクリック表示② | ○ | ○ | ― | WBGT→周囲温度→WBGT→周囲温度→ |
| サイクリック表示③ | ○ | ○ | ○ | WBGT→周囲温度→相対湿度→WBGT→ |
| サイクリック表示④ | ― | ○ | ○ | 周囲温度→相対湿度→周囲温度→相対湿度→ |
※出荷時設定は「固定表示①：WBGT」です。
表示バリエーションの選択は、製品内部のスイッチで行います。
■コンパクトに収納・持ち運び可能
JIS規格 JIS B 7922準拠
現在のWBGT(暑さ指数)・周囲温度・湿度を大きく表示
単機能化で高いコストパフォーマンスを実現
暑熱作業現場や夏季スポーツにおける熱中症の注意喚起に好適
高輝度表示で直射日光下でも視認性抜群
温度湿度センサ、黒球温度センサとも取り外し可能
容易に持ち運び・収納が可能
当社他機種に比べ約50％の軽量化
設置が簡単、注意喚起したい場所で即表示可能
